Slėgio mažinimo vožtuvų pagrindai – spyruokliniai{0}}apkrauti apsauginiai vožtuvai

Išmokite pirmą kartą arba atnaujinkite šį įprastą vožtuvo gaminį.

Slėgio mažinimo vožtuvai egzistuoja šimtus metų ir tebevaidina labai svarbų vaidmenį kaip paskutinė gynybos linija, apsauganti gyvybę ir turtą įvykus viršslėgiui.

Atsižvelgiant į jūsų kompetencijos lygį, šis straipsnis gali būti puikus atspirties taškas norint sužinoti viską apie slėgio mažinimo vožtuvų pagrindus, arba tai gali būti atnaujinimas tiems, kurie mėgsta dar kartą{0}}patikrinti ir palyginti pastabas. Šis straipsnis bus pirmasis iš trijų straipsnių serijos, kurioje pristatysime trijų tipų slėgio mažinimo vožtuvus. Šiame pirmame straipsnyje apžvelgsime spyruoklinio-apsauginio vožtuvo veikimo pagrindus. Būsimuose straipsniuose mūsų antroji dalis apims bandomojo-apsauginio vožtuvo veikimą, o trečioji dalis – apsauginių vožtuvų veikimą.

Slėgio mažinimo vožtuvas (PRV) yra terminas, naudojamas apibūdinti vožtuvų kategoriją, skirtą naudoti apsaugai nuo viršslėgio. Galbūt girdėjote daug skirtingų terminų, apibūdinančių PRV: apsauginis vožtuvas (SV), apsauginis vožtuvas (RV), apsauginis vožtuvas (SRV) arba pilotuojamas apsauginis vožtuvas (POSRV). Jie visi veikia panašiai, bet nėra visiškai vienodi, atsižvelgiant į tai, su kuo kalbate, ir nuo to, kiek žinių apie slėgio mažinimo vožtuvą turite. Kaip ir bet kuri kita įranga, pažvelgus iš išorės į vidų, viskas atrodo taip pat. Jei pradėsite šiek tiek gilintis į smulkmenas, atrasite skirtumus. Taigi, pereikime prie to ir įsigilinkime į detales. Pirmiausia apžvelgsime kai kuriuos terminus ir apibrėžimus, o tada pateiksime išsamią informaciją, kaip aspyruoklinis{0}}apsauginis vožtuvasveikia.

Slėgio mažinimo vožtuvas (PRV)- prietaisas, skirtas atidaryti ir sumažinti perteklinį slėgį, tada uždaryti ir užkirsti kelią tolesniam skysčių tekėjimui, kai atkurtos normalios sąlygos.

Atleidimo vožtuvas (RV)- spyruoklinis-slėgio mažinimo vožtuvas, įjungiamas statinio slėgio prieš vožtuvą. Apsauginis vožtuvas pirmiausia naudojamas nesuspaudžiamiems skysčiams.

Apsauginis vožtuvas (SRV)- spyruoklinis-slėgio mažinimo vožtuvas, kuris gali būti naudojamas kaip apsauginis arba apsauginis vožtuvas, atsižvelgiant į taikymą.

Pilot{0}}Valdomas apsauginis vožtuvas (POSRV)- slėgio mažinimo vožtuvas, kuriame pagrindinis išleidimo įtaisas arba pagrindinis vožtuvas yra sujungtas su savaime-įsijungiančiu pagalbiniu slėgio mažinimo vožtuvu, vadinamu kontroliniu vožtuvu, ir jo valdomas.

Apsauginis vožtuvas (SV)- spyruoklinis-apkrautas slėgio mažinimo vožtuvas, įjungiamas statinio slėgio prieš vožtuvą ir pasižymintis greitu atsidarymu arba išpūtimu. Apsauginis vožtuvas paprastai naudojamas suspaudžiamiems skysčiams, pirmiausia garams.

Dabar pereikime prie šio straipsnio temos, kuri yra spyruoklinio{0}}apsauginio vožtuvo (SRV) veikimo pagrindai.

Spyruoklinę -spyruoklinę SRV sudaro įleidimo antgalis, prijungtas prie saugomo indo arba sistemos, disko, kuris juda, kad valdytų srautą per antgalį, ir spyruoklė, valdanti, kada vožtuvas atsidaro, ir disko padėtį. Vožtuvas veikia naudodamas įleidimo sistemos slėgį, kad įveiktų spyruoklės apkrovą, todėl vožtuvas atsidaro, kad sumažintų nustatytą našumą. Kai vožtuvas uždarytas, kaip parodyta 1 paveiksle, spyruoklės jėga atsispiria slėgiui prieš srovę, veikiančią prieš lizdus (A sritis). Didėjant slėgiui, slėgis ties (A) linkęs išlyginti spyruoklės jėgą, o slėgis, laikantis sėdynes kartu, artėja prie nulio.

1 pav. SRV uždara padėtis Nuotraukų kreditas: visi vaizdai pateikti Baker Hughes

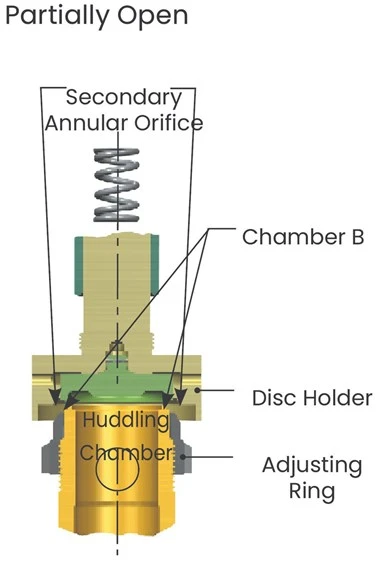

Kai slėgis prieš srovę padidėja iki vieno ar dviejų procentų vožtuvo nustatyto slėgio, terpė pajudės pro lizdo paviršius į kamerą B, kaip parodyta 2 paveiksle. Dėl srauto apribojimo antrinėje žiedinėje angoje susidaro slėgis ir jis veikia didesniame plote, sukurdamas papildomą jėgą spyruoklės jėgai įveikti. Tada diskas pajudės nuo purkštuko lizdo ir vožtuvas „atsivers“.

2 pav. SRV iš dalies atidarytas

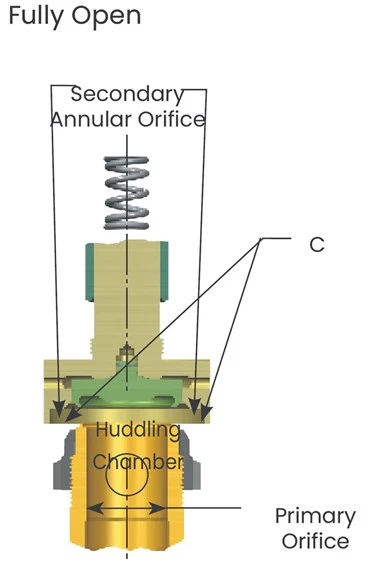

Vožtuvui atsidarius, prie (C) atsiranda papildomas slėgis-, kaip parodyta 3 paveiksle. Taip yra dėl staigaus srauto padidėjimo ir suvaržymo tekėti per kitą žiedinę angą, susidariusią tarp vidinio disko laikiklio krašto ir reguliavimo žiedo išorinio skersmens. Dėl šių papildomų jėgų taške (C) diskas labai pakyla esant „iššokimui“. Srauto srautą riboja anga tarp purkštuko lizdo ir disko lizdo, kol disko lizdas bus pakeltas nuo purkštuko lizdo maždaug vienu -ketvirčiu purkštuko-gerklės skersmens. Kai diskas pasiekia tokį pakilimo laipsnį, srautą riboja pirminė anga, o ne plotas tarp sėdimųjų paviršių. Išpūtimas (skirtumas tarp atidarymo ir uždarymo slėgio) gali būti kontroliuojamas tam tikrose ribose nustatant vieną reguliavimo žiedą. Pūtimas atsiranda, kai spyruoklės jėga negali įveikti jėgų sumavimo taškuose (A), (B) ir (C), kol slėgis (A) nukrenta žemiau nustatyto slėgio.

3 pav. SRV visiškai atidarytas

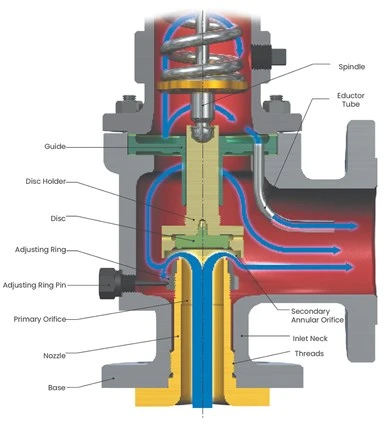

Žemiau, 4 paveiksle, pavaizduotas skysčio srautas per vožtuvą. Svarbu pripažinti, kad sistemos slėgis patenka per antgalį ir išlieka aukšto slėgio tol, kol išsiplečia per antrinę žiedinę angą. Slėgis už antrinės žiedinės angos yra daug mažesnis nei sistemos slėgis.

4 pav. Srauto kelias per PRV

Savybės

Reguliavimo žiedas

Prieš pradedant naudoti vožtuvą, apsauginio vožtuvo reguliavimo žiedas nustatomas į iš anksto nustatytas padėtis. Dėl išankstinio nustatymo mažiau reikia paleisti vožtuvą, kad įsitikintumėte, jog žiedas buvo tinkamai nustatytas, kad būtų pasiekta reikiama kėlimo ir atleidimo galia.

Paprastas išpūtimo reguliavimas

Vienas reguliavimo žiedas reguliuoja išpūtimo arba pakartotinio įleidimo slėgį apsauginiame vožtuve. Pakėlus žiedą į viršų, pūtimas padidinamas (sumažinamas pakartotinio įtaisymo slėgis), o pajudėjus žemyn – sumažinamas pūtimas (padidinamas pakartotinio įtaisymo slėgis). Palyginimui, kai vožtuvai turi du ar daugiau reguliavimo žiedų, kiekvienas turi įtakos vožtuvo veikimui ir prapūtimui.

Įprastos pramonės šakos ir taikymas

Spyruoklinių{0}}SRV galima rasti daugelyje pramonės šakų. Kai kurios įprastos pramonės šakos apima elektros gamybą, rafinavimą, naftos chemiją, chemiją, naftos ir dujų gavybą, naftą ir dujas, celiuliozę ir popierių. Kai kurios įprastos spyruoklinių -SRV taikymo sritys apima distiliavimą, hidroapdorojimą, reformavimą, krekingą, maišymą, frakcionavimą, įkrovos dujų suspaudimą, atskyrimą, suspaudimą, dujotiekio vientisumą, dehidrataciją ir gamyklų dujų, skysčių ir dviejų{4}}fazių taikymo terpių balansą.

Spyruoklinio -spyruoklinio apkrovimo SRV veikimas iš principo yra paprastas, tik keli elementai, valdantys jų funkciją. Yra daug daugiau, ką galima aptarti apie SRV, pavyzdžiui, apdailos tipus, kaip jie veikia ir kada naudoti konkrečią apdailą, tačiau kol kas pasiliksime tik prie pagrindinių SRV veikimo principų. Ieškokite būsimų straipsnių apie pilotuojamų-apsauginių vožtuvų ir apsauginių vožtuvų veikimą.
