1. Pasirenkant vožtuvo galo jungtį
Nustatę vožtuvo dydį, bet prieš pasirenkant, reikia nurodyti galines vožtuvo jungtis.
Galinio jungties tipas konkrečiam vožtuvui turi būti parenkamas atsižvelgiant į slėgio/temperatūros rodiklius, medžiagas, surinkimo ir išmontavimo dažnį. Be to, vožtuvų galinės jungtys turi atitikti vamzdynų konstrukciją ir specifikacijas, reikia atsižvelgti į vamzdžių jėgas, kurios veiks vožtuvo korpusą. Galinių jungčių tikslas - užtikrinti standų ir sandarų vamzdžių ir vožtuvų sujungimus.
Yra trys įprasti vožtuvų prijungimo prie vamzdynų ir jungiamųjų detalių būdai: flanšinis, srieginis ir suvirintas galinis sujungimas.
Bendrojo aptarnavimo atveju vožtuvo galo jungties pasirinkimas yra paprastas klausimas, ar pasirinktas galinio sujungimo tipas yra prieinamas reikiamo tipo vožtuvui. Tačiau svarstant sudėtingas paslaugas reikia atsižvelgti į visus aukščiau išvardintus veiksnius ir kai kuriuos kitus konkrečius atvejus. Tai gali reikšti, kad reikia atsižvelgti į tokius veiksnius kaip erozija, korozija, toksiškumas, užterštumas, gaisro pavojus, pavojus žmonių sveikatai ir tt. Tokie reikalavimai gali atsirasti dėl konkrečių veikimo reikalavimų tam tikram vožtuvo taikymui ir todėl gali gerokai padidinti vožtuvo kainą.
Galines vožtuvų jungtis paprastai nurodo vamzdynų projektavimo inžinierius ir pageidautina, kad jos atitiktų vamzdynų konstrukcijos specifikacijas. Tačiau vamzdynų projektuotojas nenustato jėgų, susidarančių vamzdyne veikiant vožtuvui, ir apie tai turi būti informuotas vožtuvų inžinierius. Tada tinkamas vožtuvo galines jungtis galima pasirinkti pagal stiprumą, kurio reikia, kad būtų išlaikytas tarpiklio sandarinimo įtempis visomis darbo sąlygomis, ir tarpiklio sandarumo laipsnį, atsižvelgiant į:

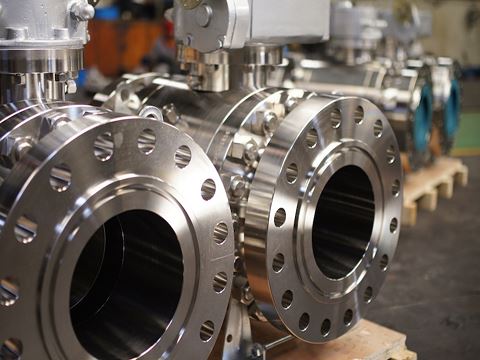

2. Flanšo jungtis
Flanšo jungties tipas yra lengviausias jungtis, kurias galima sumontuoti arba pašalinti iš dujotiekio. Neabejotinai tai yra dažniausiai naudojami galiniai sujungimai šiuo metu.
Paprastai jų dydžiai yra nuo 1/2 colio (DN15). Svarbus dalykas, kurį reikia paminėti šių tipų galinėse jungtyse, yra tas, kad jie tvirtinami varžtais, kur varžtų skaičius svyruoja nuo 4 iki 8, iki 12 ir 16, kad būtų didesnis vardinis dydis. Dėl šios priežasties tokio tipo jungčiai reikia mažiau priveržimo momento, nei reikia srieginiam galiniam sujungimui. Taigi flanšinės galinės jungtys gali būti efektyviai naudojamos įvairių tipų vožtuvams. Kadangi jie tvirtinami prie vamzdžių flanšų, juos surinkti ar išmontuoti yra greita ir paprasta.
Siekiant užtikrinti sandarų sandarinimą, tarp apdirbtų flanšų paviršiaus paprastai montuojama tarpinė. Tarpiklio tipas gali būti nemetalinis, metalinis arba nemetalinių/metalinių medžiagų derinys, priklauso nuo eksploatavimo sąlygų ir flanšo tipo.
Šiandien plačiausiai naudojami keli flanšų tipai: pakeltas veido flanšas-RF, plokščiojo flanšas-FF, žiedinio tipo jungės flanšas-RTJ.
2.1 Pakeltas veido flanšas - RF
Dažniausias tipas, naudojamas proceso įrenginiuose, yra pakelti veido flanšai. Šis flanšas yra pageidautinas, nes jo pakeltas tarpiklio paviršius virš varžto apskritimo yra parodytas 2 paveiksle. Ši konstrukcija leidžia naudoti platų tarpiklių konstrukcijų derinį, įskaitant plokščius žiedinius lakštus ir metalinius kompozitus, tokius kaip spiralinė ir dvigubo apvalkalo.
RF flanšo projektavimo tikslas yra sutelkti didesnį slėgį į mažesnį tarpiklio plotą ir taip padidinti jungties slėgio ribojimo galimybes.
2.2 Plokščias veidas - FF
Plokščiasis paviršius - FF flanšas (3 pav.) Turi tarpiklio paviršių, esantį toje pačioje plokštumoje kaip ir varžto apskritimo paviršius. Plokštieji flanšai dažnai naudojami tais atvejais, kai sujungimo flanšas arba flanšinis junginys yra pagamintas iš liejimo (pvz., Bronzos ir geležies vožtuvai). Be to, pagal ASME B31.1, jungiant plokščius ketaus flanšus prie anglinio plieno flanšų, turi būti pašalintas pakeltas paviršius iš anglinio plieno flanšo ir reikalaujama viso paviršiaus tarpinė.
Apskritai svarbu atkreipti dėmesį į tai, kad nė vienas iš šių trijų plačiausiai naudojamų flanšų tipų yra nepakeičiamas tarp tipų.
2.3 Žiedo tipo jungtis-RTJ
Žiedo tipo jungtis taip pat gali turėti pakeltą tarpiklio paviršių, o skirtumas yra žiedo griovelis, apdirbtas šiame paviršiuje. Į šį griovelį bus pritvirtinta plieninė žiedo tarpinė, skirta flanšui sujungti.
RTJ flanšai naudojami aukšto slėgio sistemose, paprastai esant #600 ir aukštesnėms ir (arba) aukštoms temperatūroms, viršijančioms 800 ° F. Tarpikliui plačiai naudojamas R tipo žiedas, pagamintas pagal ASME B16.20, naudojamas su ASME B16.5 flanšais. R tipo tarpinės (5 pav.) Dažniausiai būna ovalios formos, tačiau yra ir aštuoniakampių konfigūracijų.
3 Sraigtinė jungtis
Dauguma vožtuvų su užsukamomis galinėmis jungtimis gaminami su vidiniais vamzdžių sriegiais, nors kai kuriais specialiais tikslais jie gali būti komplektuojami su kitų tipų varžtais.
Sraigtiniai galiniai sujungimai dažniausiai naudojami mažuose vožtuvuose, jie yra ekonomiškesni nei flanšiniai galai. Jis plačiai naudojamas bronzos/žalvario vožtuvams ir mažesniu mastu geležies ir plieno vožtuvams. Paprastai nurodyti sriegiai yra kūgio formos NPT (arba kaip BSPT, kuris šiek tiek skiriasi nuo kūgio kampo 55 °, o ne laipsnių 60 °, o ne NPT), ant vožtuvo korpuso.
Nors NPT vykdo kūgines ir kūgines jungtis, slėgio nepraleidžianti jungtis yra pagaminta ant sriegių, yra NPS sriegių, kurie yra lygiagrečiai lygiagrečiai. NPS jungčiai sandarios jungtys atliekamos suspaudžiant grumstą arba tarpiklį prie vožtuvo galo.
Sraigtinio sujungimo stilius paprastai apsiriboja vožtuvais, ne didesniais kaip 2" (retais atvejais iki 6&"), nerekomenduojama naudoti esant aukštai temperatūrai. Vožtuvo priežiūrą gali apsunkinti užsukamos galinės jungtys, jei korpusą reikia išimti iš dujotiekio, nes vožtuvo negalima nuimti nenutraukus flanšinės jungties ar jungties jungties, kad būtų galima atsukti vožtuvo korpusą nuo vamzdyno.
4 Suvirinta galinė jungtis
Suvirinti vožtuvų galai yra sandarūs esant bet kokiam slėgiui ir temperatūrai kaip vožtuvo medžiagos slėgis/temperatūra ir paprastai naudojami didesnio skersmens vožtuvams. Suvirinimo galai yra dviejų tipų lizdo suvirinimo - SW ir užpakalinis suvirinimas - BW.
4.1 Lizdinis suvirinimo galas - SW
SW galai (kaip parodyta 7 paveiksle) paruošiami kiekviename vožtuvo gale išgręžiant lizdą, kurio vidinis skersmuo yra šiek tiek didesnis nei vamzdžio išorinis skersmuo. Vamzdis įslysta į lizdą, kur atsiremia į petį, o po to sujungiamas su vožtuvu suvirinimo siūle. Tam tikro dydžio SW galai yra vienodi, neatsižvelgiant į vamzdžių tvarkaraštį.
4.2 Suvirinimo galas - BW
BW galai paruošiami nukirtus kiekvieną vožtuvo galą, kad atitiktų panašų vamzdžio nuolydį. Tada abu galai pritvirtinami prie dujotiekio ir sujungiami su visišku įsiskverbimu. Šio tipo jungtys naudojamos visų tipų vožtuvams, o kiekvieno vamzdžio tvarkaraštis turi būti skirtingas.
Užpakaliniai suvirinimo galai naudojami tik plieniniams vožtuvams, paprastai 2&"dydžiams; ir aukštyn - aukštesnio slėgio/temperatūros sistemoms vamzdynuose, kurių nereikia dažnai išmontuoti.
Apskritai suvirintus galinius vožtuvus sunkiau paimti iš linijos ir jie akivaizdžiai apsiriboja tik tinkamomis medžiagomis, todėl jų pradinė kaina yra ekonomiškesnė nei kitų tipų jungčių atveju.
